MAC Address write Guide

MACアドレス書き込み概要​

MACアドレスは、W55RP20-S2Eのファームウェア領域とは異なるメモリアドレスに保存されます。
そのため、W55RP20-S2Eのファームウェアを再書き込みしても、ファームウェア領域のみが上書きされる場合、入力済みのMACアドレスは消去されません。

WIZnetのMACアドレスOUIは00:08:DC:XX:XX:XXです。 異なるOUIを使用する必要がある場合は、W55RP20-S2E FWバージョン1.1.2以降を使用し、

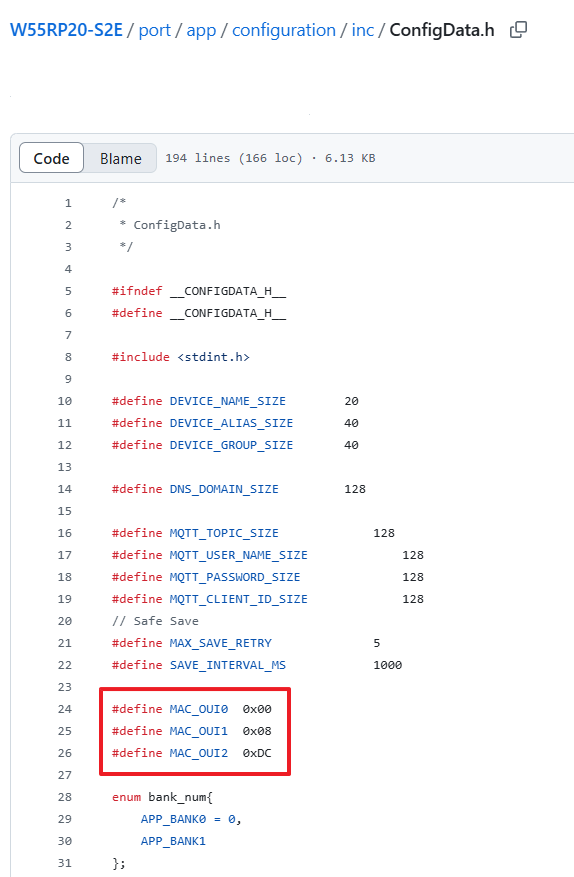

port/app/configuration/inc/ConfigData.h内のMAC_OUI0、MAC_OUI1、MAC_OUI2の定義を希望するOUIに変更してください。その後、新しいファームウェアをビルドしてダウンロードし、セットアップガイドを進めてください。

必要なハードウェアとソフトウェア​

ハードウェア​

  • W55RP20-S2Eファームウェアがダウンロードされたデバイス
  • ケーブル（Ethernet / シリアル）

ソフトウェア​

MACアドレスの書き込み方法​

MACアドレスの書き込み方法は2通りあります。

WIZMacToolを使用する場合​

ステップ1: W55RP20-S2EのUART1をPCに接続する​

このステップでは、別途UART to USBモジュールが必要です。

ステップ2: WIZMacToolを起動​

WIZMacToolを起動し、W55RP20-S2Eが接続されているCOMポートに接続します。

ステップ3: INPUT MACを確認​

WIZMacToolでW55RP20-S2EのCOMポートに接続した後、W55RP20-S2Eをリセットし、WIZMacToolに「INPUT MAC」が表示されることを確認します。

ステップ4: MACアドレスを書き込む​

画像のようにWIZMacToolを設定し、入力したいMACアドレスを入力して「Write」をクリックします。

MACアドレスが正常に書き込まれると、W55RP20-S2Eは「R」と入力したMACアドレスを返答します。


連続してMACアドレスを入力する場合、WIZMacToolは「Write MAC」クリック後にMACアドレスを1ずつ自動で増加させます。

ステップ5: 完了​

変更されたMACアドレスは、config-toolで検索するか、


またはATコマンドで確認できます。


シリアルコマンドを使用する場合​

ステップ1: W55RP20-S2EのUART1をPCに接続する​

このステップでは、別途UART to USBモジュールが必要です。

ステップ2: シリアルプログラムを起動​

シリアルモニタープログラムを使用して、W55RP20-S2Eが接続されているCOMポートを開きます。このマニュアルでは、オープンソースツールのHerculesを使用しました。

ステップ3: INPUT MACを確認​

シリアルプログラムでW55RP20-S2EのCOMポートを開いた後、W55RP20-S2Eをリセットし、「INPUT MAC」が表示されることを確認します。

ステップ4: MACアドレスを書き込む​

入力したいMACアドレスの前に文字「S」を付けて送信します。W55RP20-S2Eは文字「R」と送信したMACアドレスを返答し、MACアドレスが正常に書き込まれたことを示します。

ステップ5: 完了​

変更されたMACアドレスは、config-toolで検索するか、


またはATコマンドで確認できます。
