W6300-EVB-Pico2
概要
W6300-EVB-Pico2は、Raspberry Pi RP2350および完全ハードワイヤードTCP/IPコントローラW6300をベースとしたマイコン評価ボードです。基本的にはRaspberry Pi Picoボードと同様に動作しますが、W6300によるEthernet機能が追加されています。
- Raspberry Pi Pico2クローン
- Ethernet（W6300 ハードワイヤードTCP/IPチップ）
リビジョン履歴
| 日付 | バージョン | 説明 |
|---|---|---|
| 2025年5月 | 1.0 | 初回ボードリリース |
特徴
-
RP2350マイクロコントローラ（16Mbitフラッシュ内蔵）
-
最大150MHzの対称デュアルArm Cortex-M33コア
-
520kByteマルチバンク高性能SRAM
-
eXecute In Place（XIP）機能付き外部Quad-SPIフラッシュ
-
強化された性能のfull-crossbar bus fabric
-
最大48多機能汎用IO（RP2350-Bでは8本がADCとして利用可能）
-
1.8-5.0V IO電圧
-
セキュリティ機能
-
ワンタイムプログラマブル（OTP）メモリ： ブート構成とセキュアキーの保存に使用
-
セキュアブート： OTPによるキー検証を利用し、認証されたソフトウェアのみがデバイス上で実行可能
-
Arm TrustZone Technology： セキュアおよび非セキュアソフトウェア間のハードウェア分離を提供し、重要なアプリケーションのセキュリティを強化
-
アナログおよびデジタル周辺機能
-
12ビット 500ksps アナログ-デジタルコンバータ（ADC）
-
2 × UART、2 × I2C、2 × SPI、16 × PWMチャンネル
-
1 × タイマー（4アラーム付）、1 × リアルタイムカウンタ
-
3 × プログラマブルIO（PIO）ブロック、合計12ステートマシン
-
柔軟でユーザープログラム可能な高速IO
-
SDカードやVGA等のインターフェースをエミュレート可能
-
W6300 Ethernetコントローラ
-
ハードワイヤードTCP/IPプロトコル対応：TCP、UDP、IPv6、IPv4、ICMPv6、ICMPv4、IGMP、MLDv1、ARP、PPPoE
-
IPv4/IPv6Dual Stack対応
-
64KBメモリ で8つの独立SOCKETを同時サポート
-
SOCKETレスコマンド：ARP、PING、ICMPv6（PING、ARP、DAD、NA、RS）コマンドによるIPv6自動設定＆ネットワーク監視
-
省電力のためのEthernetパワーダウンモード＆システムクロックスイッチング
-
UDPによるWake on LAN対応
-
シリアル＆パラレルホストインターフェース：高速QSPI（MODE 0/3）、2アドレス信号＆8bitデータのシステムバス
-
TX/RXバッファ用内部32Kbytesメモリ（合計64Kbytesメモリ）
-
10BaseT / 10BaseTe / 100BaseTX Ethernet PHY integrated
-
オートネゴシエーション対応（全二重/半二重、10/100ベース）
-
オートネゴシエーションモード時のみAuto-MDIX対応
-
IPフラグメンテーション非対応
-
3V動作、5V I/O信号耐性
-
ネットワークインジケータLED（全二重/半二重、リンク、10/100スピード、アクティブ）
-
48ピンLQFP＆QFN鉛フリーパッケージ
-
接続性
-
電源・データ用CタイプUSBポート（フラッシュ再書き込みにも対応）
-
40ピン 21x51 'DIP'スタイル、1mm厚PCB、0.1"スルーホールピン、エッジカステレーション付き
-
3ピンARMシリアルワイヤデバッグ（SWD）ポート
-
ネットワーキング
-
10 / 100 Ethernet PHY integrated
-
オートネゴシエーション対応
-
フル/ハーフデュプレックス（10 / 100ベース）
-
RJ45（RB1-125BAG1A）内蔵
-
電源
-
Switch-mode DC-DC converter内蔵（LDOを置き換え、電力効率向上）
ハードウェア仕様
ピンアウト v1.0
ピンアウト画像近日公開
W6300-EVB-Pico2のピンアウトは、上記の図の通りRP2350のGPIOに直接接続されています。Raspberry Pi Pico2ボードと同じピン配置ですが、GPIO15、GPIO16、GPIO17、GPIO18、GPIO19、GPIO20、GPIO21、GPIO22は基板内でW6300に接続されています。これらのピンは、Ethernet機能を使用するためにW6300とのQSPI通信を可能にします。Ethernet機能を使用する場合、これらのピンは他の用途には使用できません。
W6300-EVB-Pico内で使用されているRP2350のGPIOは以下の通りです。
| I/O | ピン名 | 説明 |
|---|---|---|
| O | GPIO15 | W6300のINTnに接続 |
| O | GPIO16 | W6300のCSnに接続 |
| O | GPIO17 | W6300のSCLKに接続 |
| I/O | GPIO18 | W6300のIO0（MOSI）（QSPI）に接続 |
| I/O | GPIO19 | W6300のIO1（MISO）（QSPI）に接続 |
| I/O | GPIO20 | W6300のIO2（QSPI）に接続 |
| I/O | GPIO21 | W6300のIO3（QSPI）に接続 |
| O | GPIO22 | W6300のRSTnに接続 |
| I | GPIO24 | VBUSセンシング - VBUSが存在すればHigh、なければLow |
| O | GPIO25 | ユーザーLEDに接続 |
| I | GPIO29 | ADCモード（ADC3）でVSYS/3の計測に使用 |
QSPIモードIOライン
各QSPIモードのIOラインは以下の通りです。
| モード | I/O | ピン名 | 説明 |
|---|---|---|---|
| シングル | O | GPIO18 | W6300のIO0（MOSI）に接続 |
| シングル | I | GPIO19 | W6300のIO1（MISO）に接続 |
| モード | I/O | ピン名 | 説明 |
| :----: | :--: | ------- | ------------------------------------------ |
| Dual | I/O | GPIO18 | W6300のIO0に接続（デュアルモード） |
| Dual | I/O | GPIO19 | W6300のIO1に接続（デュアルモード） |
| モード | I/O | ピン名 | 説明 |
|---|---|---|---|
| Quad | I/O | GPIO18 | W6300のIO0に接続（クアッドモード） |
| Quad | I/O | GPIO19 | W6300のIO1に接続（クアッドモード） |
| Quad | I/O | GPIO20 | W6300のIO2に接続（クアッドモード） |
| Quad | I/O | GPIO21 | W6300のIO3に接続（クアッドモード） |
GPIOおよびGNDピン以外に、メインの40ピンインターフェースには他に7つのピンがあります：
| ピン番号 | ピン名 | 説明 |
|---|---|---|
| PIN40 | VBUS | Micro-USB入力電圧。micro-USBポートのピン1に接続。標準5V。 |
| PIN39 | VSYS | メインシステム入力電圧。許容範囲は4.3V～5.5V。オンボードLDOで3.3Vを生成。 |
| PIN37 | 3V3_EN | オンボードLDOのイネーブルピンに接続。3.3Vを無効化（RP2350とW6300も無電源）するには、このピンをLowに短絡。 |
| PIN36 | 3V3 | RP2350およびW6300へのメイン3.3V電源。オンボードLDOで生成。 |
| PIN35 | ADC_VREF | ADC電源（およびリファレンス）電圧。W6300-EVB-Pico2で3.3V電源をフィルタリングして生成。 |
| PIN33 | AGND | GPIO26-29用のグランドリファレンス。 |
| PIN30 | RUN | RP2350のイネーブルピン。RP2350をリセットするには、このピンをLowに短絡。 |
動作条件
| 項目 | 説明 |
|---|---|
| 動作温度 最大 | 85℃（自己発熱を含む） |
| 動作温度 最小 | -20℃ |
| VBUS | DC 5V（±10%） |
| VSYS 最小 | DC 4.3V |
| VSYS 最大 | DC 5.5V |
動作時の推奨最大周囲温度は70℃です。
技術リファレンス
RP2350 データシート
W6300 データシート

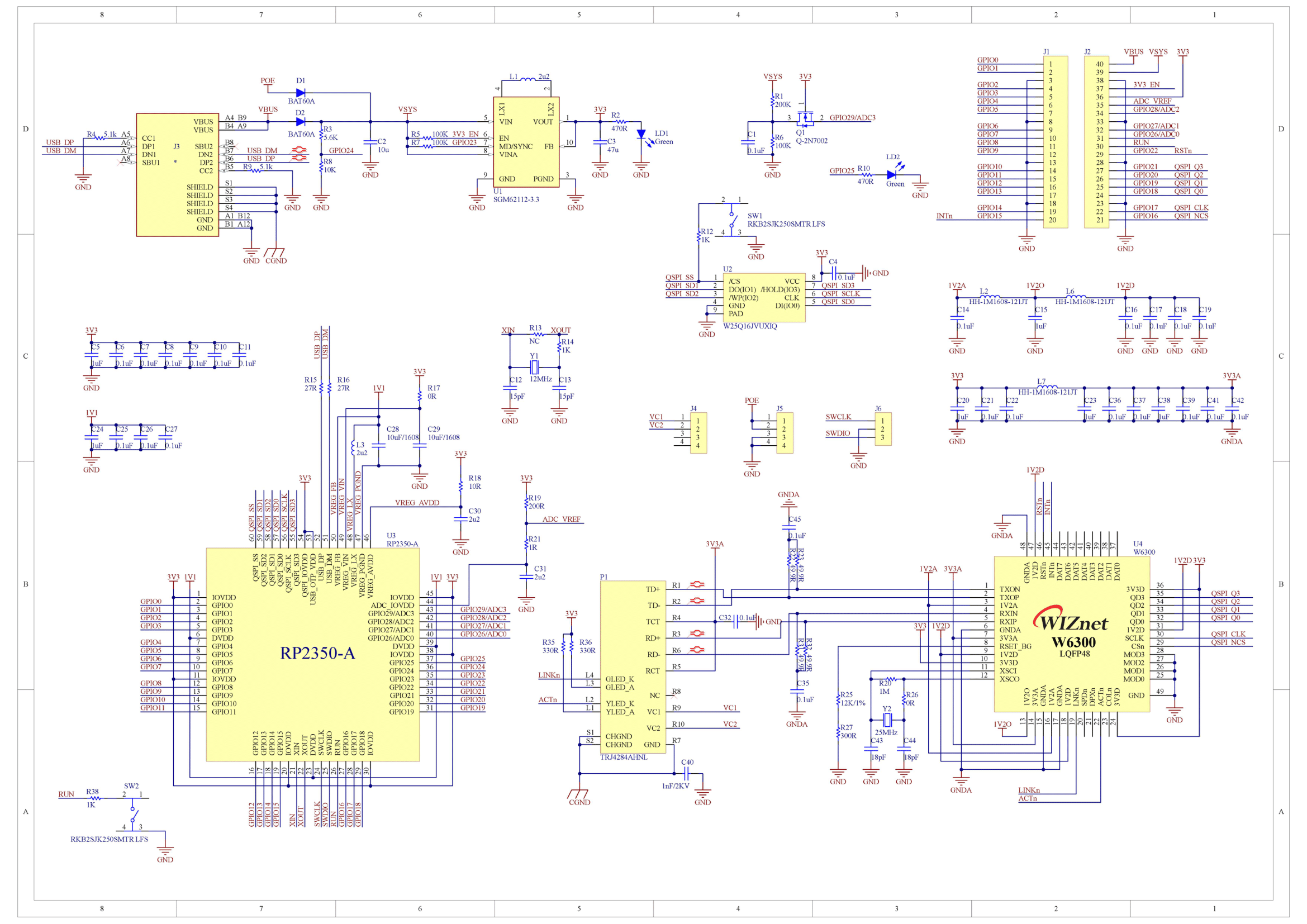

回路図 v1.0
回路図 & 部品表 & ガーバーファイル
3Dファイル

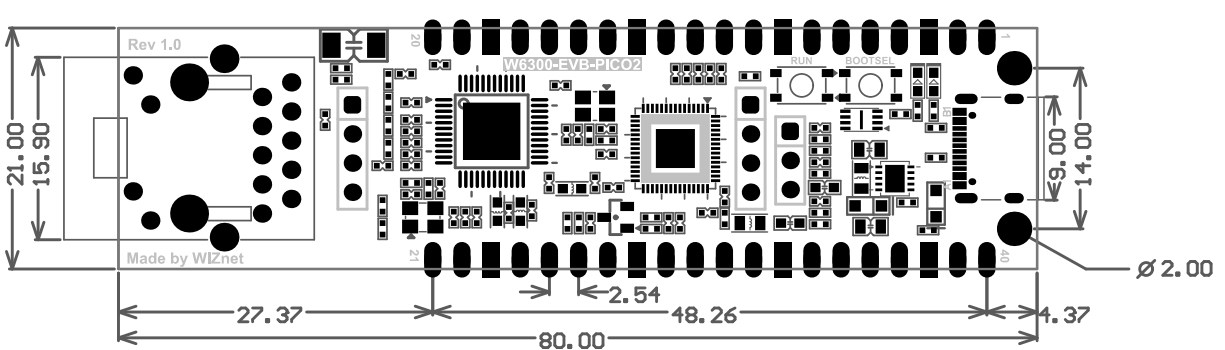

外形寸法 v1.0（単位：mm）
-->
ファームウェア例
ファームウェア例については以下のリンクを参照してください。
C/C++
