W6300-EVB-Pico
概要

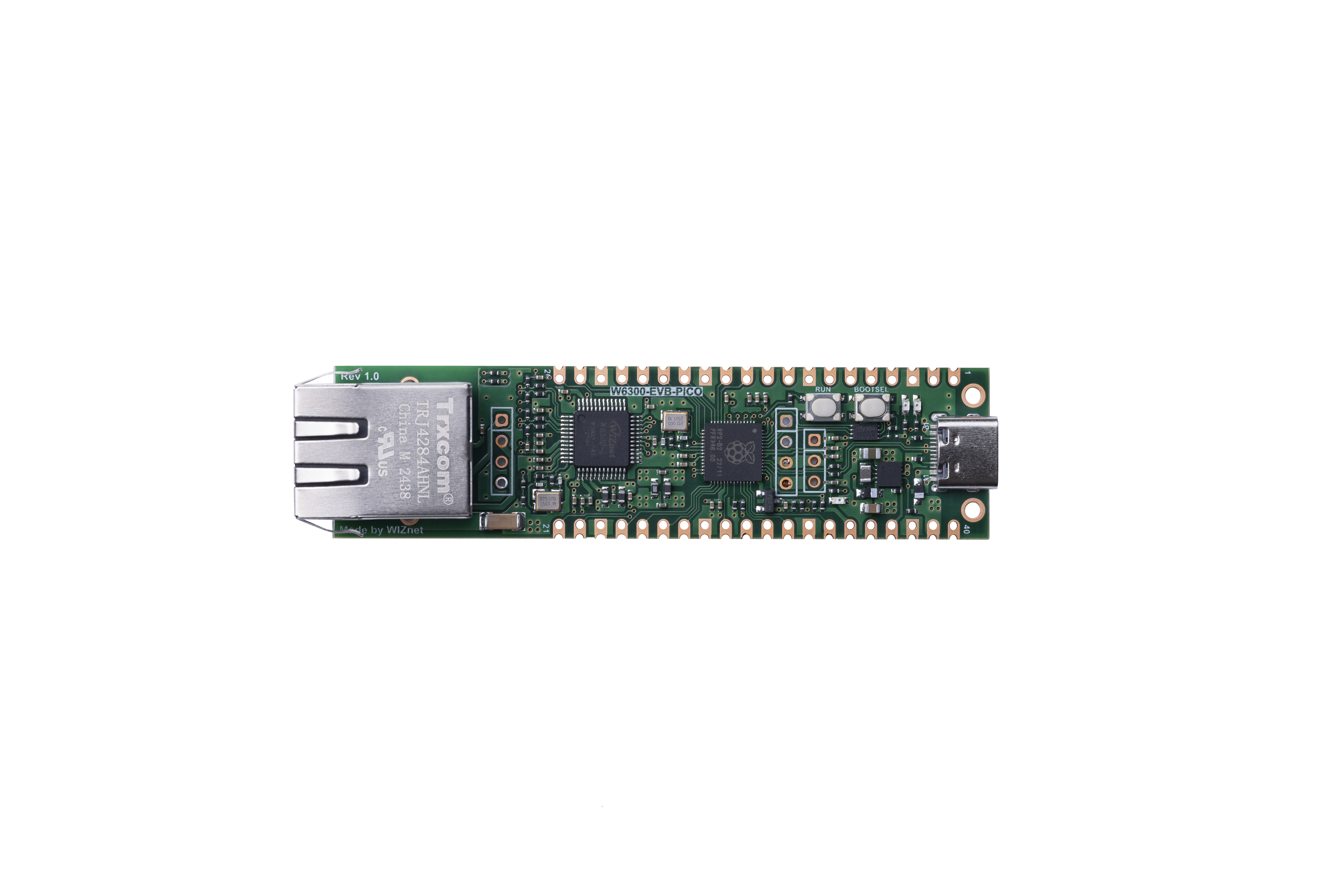

W6300-EVB-Picoは、Raspberry Pi RP2040と完全ハードワイヤードTCP/IPcontroller W6300を搭載したマイコン評価ボードです。基本的にはRaspberry Pi Picoボードと同様に動作しますが、W6300によるEthernet機能が搭載されています。
- Raspberry Pi Pico
- Ethernet（W6300 ハードワイヤードTCP/IPチップ）
改訂履歴
| 日付 | バージョン | 説明 |
|---|---|---|
| 2025年5月 | 1.0 | 初期ボードリリース |
特長
- 2MByteフラッシュ搭載RP2040マイクロcontroller
- 最大133MHz動作のデュアルコアCortex M0+
- 264kByteマルチバンク高性能SRAM
- eXecute In Place (XIP)対応外部Quad-SPIフラッシュ
- 高性能フルクロスバーバスファブリック
- 30本の多機能汎用IO（うち4本はADCとして使用可能）
- 1.8-3.3V IO電圧（注：PicoのIO電圧は3.3V固定）
- 12ビット500kspsアナログ-デジタルコンバータ（ADC）
- 多様なデジタル周辺機能
- 2 × UART、2 × I2C、2 × SPI、16 × PWMチャンネル
- 1 × タイマー（4アラーム）、1 × リアルタイムカウンタ
- 2 × プログラマブルIO（PIO）ブロック、合計8ステートマシン
- 柔軟なユーザープログラム可能な高速IO
- SDカードやVGA等のインターフェースのエミュレーションが可能
- W6100搭載
- ハードワイヤードインターネットプロトコル対応：TCP、UDP、IPv6、IPv4、ICMPv6、ICMPv4、IGMP、MLDv1、ARP、PPPoE
- 32KBメモリで8つの独立したSOCKETを同時サポート
- 送受信バッファ用内蔵16Kbytesメモリ
- SPIインターフェース
- 電源・データ用Micro-USB Bポート（フラッシュの再書き込みにも対応）
- 40ピン 21x51 'DIP'スタイル、厚さ1mmのPCB、0.1インチスルーホールピン、エッジキャステレーション付き
- 3ピンARMシリアルワイヤデバッグ（SWD）ポート
- 10 / 100EthernetPHY内蔵
- オートネゴシエーション対応
- フル／ハーフデュプレックス
- 10 / 100ベース
- RJ45(RB1-125BAG1A)内蔵
- LDO (LM8805SF5-33V)内蔵
ハードウェア仕様
ピン配置 v1.0
PIN-OUT画像は近日公開予定
W6300-EVB-Picoのピン配置は、上記画像の通りRP2040のGPIOに直接接続されています。Raspberry Pi Picoボードと同じピン配置ですが、GPIO15、GPIO16、GPIO17、GPIO18、GPIO19、GPIO20、GPIO21、GPIO22は基板内のW6300に接続されています。これらのピンは、W6300とQSPI通信を行いEthernet機能を利用するためのものです。Ethernet機能を使用する場合、これらのピンは他の用途には使用できません。
W6300-EVB-Pico内で使用されているRP2040のGPIOは以下の通りです。
| I/O | ピン名 | 説明 |
|---|---|---|
| O | GPIO15 | W6300のINTnに接続 |
| O | GPIO16 | W6300のCSnに接続 |
| O | GPIO17 | W6300のSCLKに接続 |
| I/O | GPIO18 | W6300のIO0（MOSI）（QSPI）に接続 |
| I/O | GPIO19 | W6300のIO1（MISO）（QSPI）に接続 |
| I/O | GPIO20 | W6300のIO2（QSPI）に接続 |
| I/O | GPIO21 | W6300のIO3（QSPI）に接続 |
| O | GPIO22 | W6300のRSTnに接続 |
| I | GPIO24 | VBUSセンス - VBUSが存在する場合High、他はLow |
| O | GPIO25 | ユーザーLEDに接続 |
| I | GPIO29 | ADCモード（ADC3）でVSYS/3の測定に使用 |
QSPIモードIOライン
各QSPIモードのIOラインは以下の通りです。
| モード | I/O | ピン名 | 説明 |
|---|---|---|---|
| シングル | O | GPIO18 | W6300のIO0（MOSI）に接続 |
| シングル | I | GPIO19 | W6300のIO1（MISO）に接続 |
| モード | I/O | ピン名 | 説明 |
|---|---|---|---|
| デュアル | I/O | GPIO18 | W6300のIO0（デュアルモード）に接続 |
| デュアル | I/O | GPIO19 | W6300のIO1（デュアルモード）に接続 |
| モード | I/O | ピン名 | 説明 |
|---|---|---|---|
| クアッド | I/O | GPIO18 | W6300のIO0（クアッドモード）に接続 |
| クアッド | I/O | GPIO19 | W6300のIO1（クアッドモード）に接続 |
| クアッド | I/O | GPIO20 | W6300のIO2（クアッドモード） に接続 |
| クアッド | I/O | GPIO21 | W6300のIO3（クアッドモード）に接続 |
GPIOおよびグランドピン以外に、メインの40ピンインターフェースには他に7つのピンがあります。
| ピン番号 | ピン名 | 説明 |
|---|---|---|
| PIN40 | VBUS | Micro-USB入力電圧。micro-USBポートのピン1に接続。標準で5V。 |
| PIN39 | VSYS | メインシステム入力電圧。許容範囲は4.3V～5.5Vで、オンボードLDOにより3.3Vを生成するために使用。 |
| PIN37 | 3V3_EN | オンボードLDOのイネーブルピンに接続。このピンをLowに短絡すると3.3Vが無効化され（RP2040およびW6300も電源オフ）、 |
| PIN36 | 3V3 | RP2040およびW6300へのメイン3.3V電源。オンボードLDOで生成。 |
| PIN35 | ADC_VREF | ADC電源（およびリファレンス）電圧。W6300-EVB-Pico2では3.3V電源をフィルタリングして生成。 |
| PIN33 | AGND | GPIO26-29用のグランドリファレンス。 |
| PIN30 | RUN | RP2040イネーブルピン。RP2040をリセットするにはこのピンをLowに短絡。 |
動作条件
| 項目 | 説明 |
|---|---|
| 動作温度 最大 | 85℃（自己発熱を含む） |
| 動作温度 最小 | -20℃ |
| VBUS | DC 5V（±10%） |
| VSYS 最小 | DC 4.3V |
| VSYS 最大 | DC 5.5V |
推 奨される最大動作周囲温度は70℃です。
技術リファレンス
RP2040 データシート
W6300 データシート
回路図
回路図・部品表・ガーバーファイル
3Dファイル

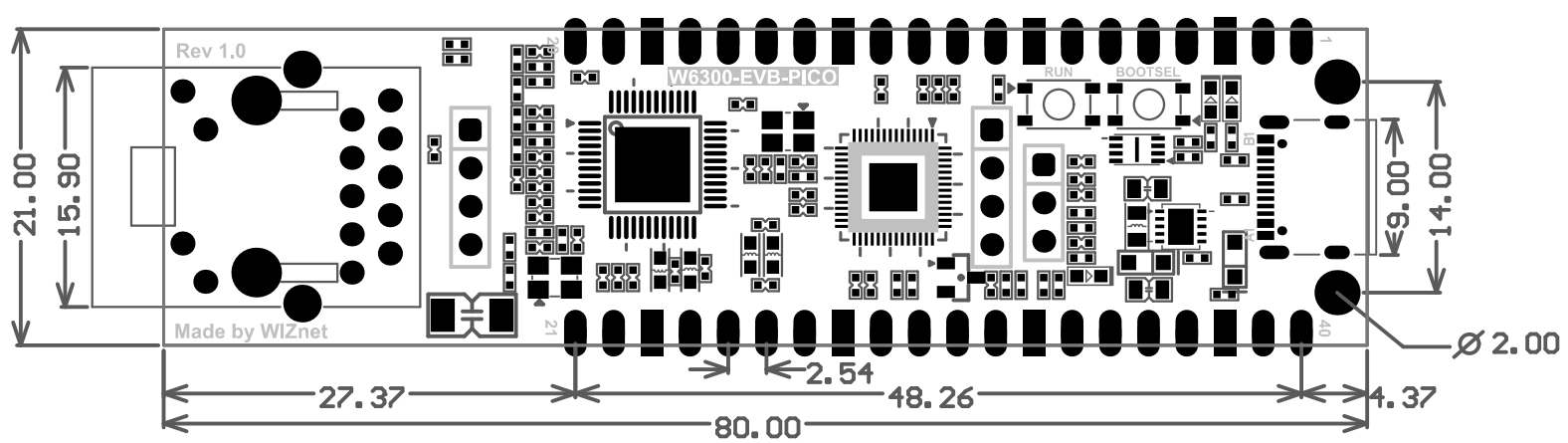

寸法 v1.0（単位：mm）
ファームウェア例
ファームウェア例は下記リンクを参照してください。
C/C++
