** 이 문서는 WIZ750SR-T1L 개발 보드의 활용을 기준으로 작성되었습니다. **

Unpacking the WIZ750SR-T1L​

What's in the Box?​

The WIZ750SR-T1L evaluation board package contains the following parts.

  • WIZ750SR-T1L Module

Device Layout​

TBD (img)

Parts​

  • ARM Cortex-M0 기반에 Hardwired TCP/IP core를 더한 Ethernet MCU W7500
  • 2선(1Pair)으로 최대 1.2km까지 통신 가능한 PHY(10Base T1L Ethernet Transceiver)
  • 배선에 용이한 Pluggable Terminal Block

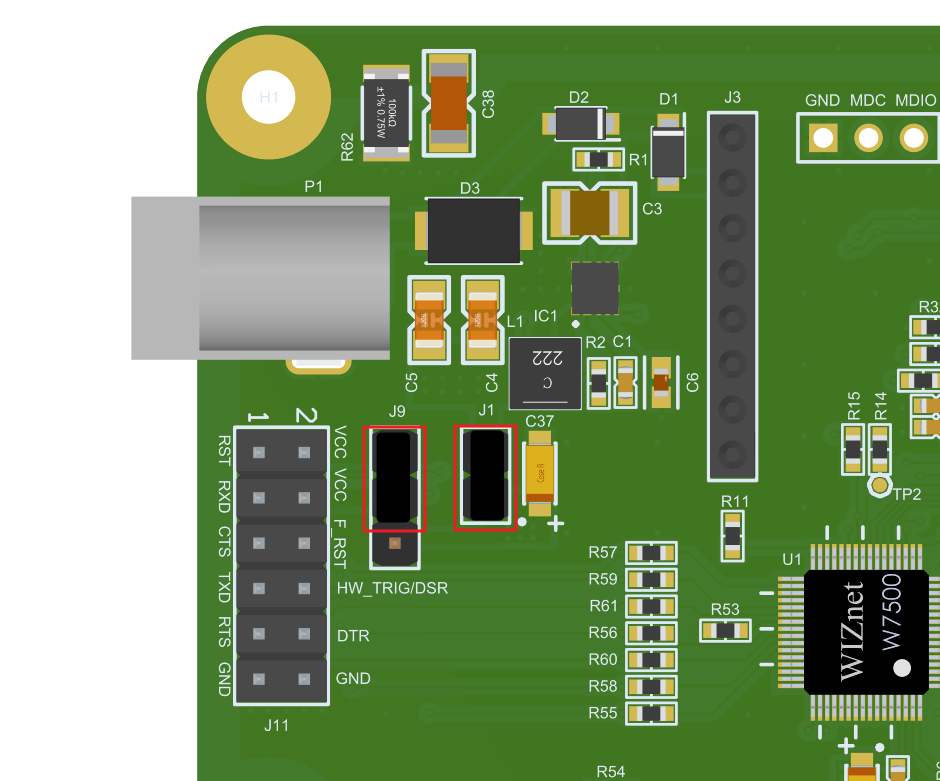

  • App모드에서 boot모드로 접속할 수 있는 Pin

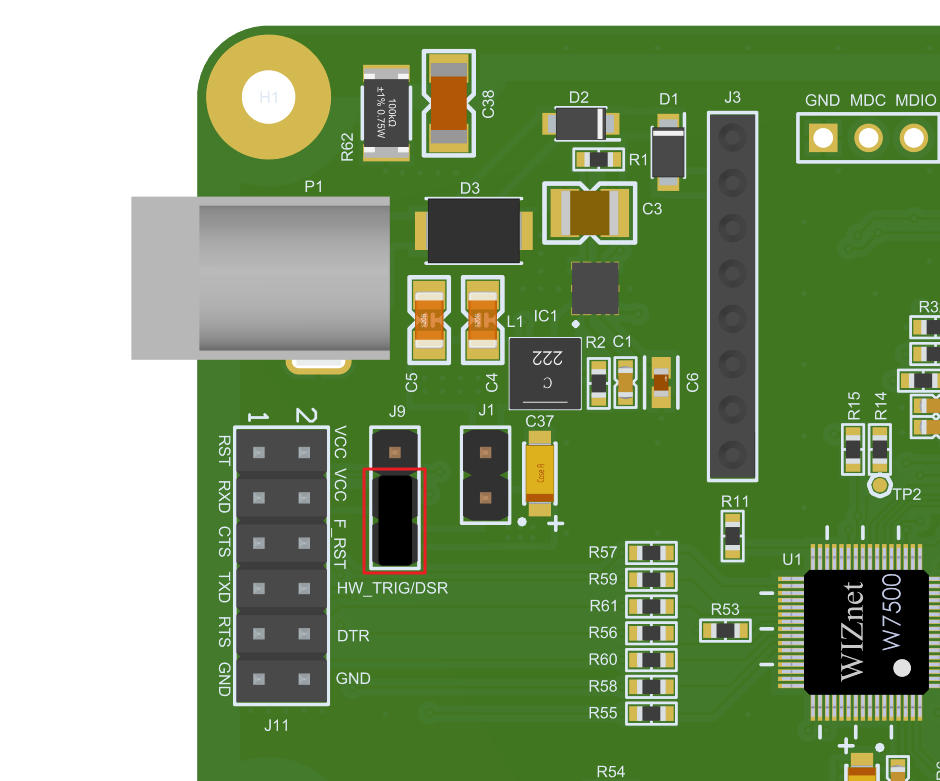

  • App모드에서 AT command모드로 접속할 수 있는 Pin
  • Hardware Debug Port으로 사용되는 SWD(JTAG)

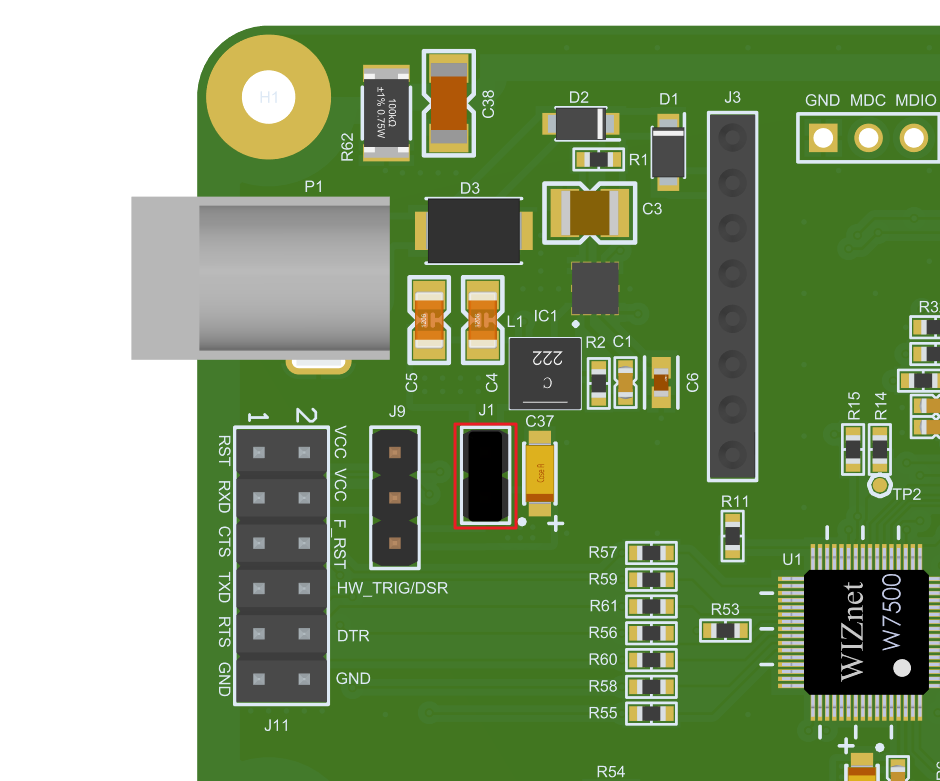

  • ISP모드/디버그 로그 확인을 위한 Pin
  • Reset Button
  • Reset IC
  • 5VDC - 36VDC 의 넓은 입력 전원 스펙의 DCDC
  • 2pi DC-JACK
  • 데이터 라인으로 전원 공급 가능(PoDL 모듈 별매)

Interfaces and Ports​

  • Data 포트(UART): PIN Header
  • Network 포트: Terminal block
  • 사용자 Optional 포트: 1x6 2.54mm Pin header (Debug(ISP Port))

Prerequisites for Setup​

Software​

  • Configuration tool 프로그램 (v1.5.7.2 이상) (Download)
  • TCP 서버 / TCP 클라이언트 / UDP 터미널 프로그램
  • 시리얼 터미널 프로그램

Hardware​

  • WIZ750SR-T1L 모듈
  • 제품 동작을 위한 전원
    • 5V - 36V DC 어댑터
    • 별매되는 WIZPoDL 모듈 장착시 PoDL PSE로부터 전원 공급 받을 수 있음

Connect Your WIZ750SR-T1L​

WIZ750SR-T1L Factory Settings​

네트워크 설정장치IP 주소192.168.11.2-
::::::Gateway 주소192.168.11.1-
::::::Subnet mask255.255.255.0-
::::::DNS 서버 주소8.8.8.8Google Public DNS
::::::Port 번호5000-
:::목적지IP 주소192.168.11.3-
::::::Port 번호5000-
시리얼 포트 설정Data UART115200-8-N-1 / Flow Control: None-
:::Debug UART115200-8-N-1 / Flow Control: NoneFixed

  • 제품 동작 모드: TCP 서버 모드

  • Debug 메시지: Enabled

  • 시리얼 커맨드 모드 전환: Enabled

  • 시리얼 커맨드 모드 전환 코드: +++ (3바이트 hex code, [2B][2B][2B])

  • 데이터 패킹 옵션 - Time: Disabled

  • 데이터 패킹 옵션 - Size: Disabled

  • 데이터 패킹 옵션 - Char: Disabled

  • 비활성 타이머: Disabled

  • 재연결 주기: 3초

  • Keep-Alive 패킷 전송: Enabled, 초기 지연 7초, 전송 주기 5초

PC Settings​

WIZ750SR-T1L의 설정을 위한 PC 혹은 노트북(laptop)은 동일한 이더넷 네트워크 대역에 위치하여야 서로 통신이 가능합니다.

Example: PC Network Settings​

* WIZ750SR-T1L의 설정이 공장 초기화 값일 때, PC의 설정 예

네트워크 설정PCIP 주소192.168.11.3-
::::::Gateway 주소192.168.11.1-
::::::Subnet mask255.255.255.0-
::::::Port 번호5000-

  • TCP 클라이언트 및 TCP 서버/클라이언트 혼용 모드의 테스트를 위해 WIZ750SR-T1L의 Remote host 설정은 PC(혹은 laptop)와 일치하는 것이 좋습니다.

  • 만약 DHCP(자동 IP 할당) 기능을 사용 할 경우, WIZ750SR-T1L 제품과 테스트용 PC는 동일한 공유기로부터 IP 주소를 할당 받도록 설정하여야 합니다.

Connecting Steps​

WIZ750SR-T1L은 UART를 이용하여 시리얼 장치와 연결되도록 구성되어 있습니다. 따라서 PC를 이용한 초기 제품 테스트의 경우, 시중에 판매 중인 UART to USB 컨버터를 활용하시어 모듈과 PC가 시리얼 통신이 가능하도록 연결이 필요합니다.

Step 1: Plug in​

WIZ750SR-T1L 모듈과 개발보드를 아래 그림과 같이 결합한 후, 다음과 같이 연결합니다.

  • 10BASE-T1L 이더넷 케이블

    • WIZ750SR-T1L 모듈의 터미널 블럭에 10 Base-T1L의 P, N 을 연결합니다. (극성을 감지하여 보정하기 때문에 P, N을 반대로 연결하셔도 무방합니다.)
    • 케이블은 UTP 케이블, RS485 케이블처럼 꼬임 케이블을 권장드리며 사용되는 케이블에 따라 최대 통신 거리의 변동(700M - 1200M)이 있습니다.

  • 시리얼 케이블

    • WIZ750SR-T1L 모듈의 J11(UART 포트)와 PC를 UART to USB 모듈을 사용하여 연결합니다. UART to USB 모듈은 시중에 나와있는 모듈을 구매하여 사용합니다.

Step 2: Power on​

5V - 36V 전원 어댑터를 연결하거나 WIZPoDL(별매)를 PSE에 연결합니다.

  • 정상적으로 전원이 공급된 경우, 모듈과 개발 보드의 전원 LED(red)가 점등됩니다.

PC의 Configuration tool을 실행하여 상단 Search 버튼을 클릭합니다. 보드에 전원이 인가되고 동일한 네트워크에 연결되어 동작 중인 경우 WIZ750SR-T1L 모듈의 MAC 주소와 설정 값을 tool에서 확인 할 수 있습니다.

Figure: WIZnet Configuration Tool

Step 4: Set up your WIZ750SR-T1L​

사용자 환경에 맞춰 제품의 설정 값을 변경합니다. 본 Step에서는 제품의 공장 초기화 설정을 기반으로 초기 테스트를 수행합니다.

  * Configuration tool에서 설정 변경 후, 변경된 값을 적용하려면 **Setting 버튼**을 클릭해야 합니다.

Step 5: Connect​

PC를 사용자 시리얼 장치 및 TCP 클라이언트로 삼아 데이터 통신을 테스트하기 위한 연결을 수행합니다. 이를 위해 PC에서 시리얼 터미널 프로그램 및 TCP 클라이언트 터미널 프로그램이 실행 되어야 합니다. 공장 초기값 기준으로 PC와 장치를 연결하기 위해 각각 프로그램은 다음과 같이 설정 후 연결하면 됩니다.

  • 시리얼 터미널 프로그램: 115200-8-N-1, Flow control: None
  • TCP 클라이언트 프로그램: 192.168.11.2:5000 (WIZ750SR-T1L의 IP 주소 및 포트 번호)

시리얼 터미널 프로그램을 연결하기 위한 COM 포트는 Windows 제어판 > 장치 관리자에서 확인 할 수 있습니다.

  • Control Panel > System > Device Manager
Figure: Device Manager

Step 6: Verify​

아래와 같은 데이터 통신 과정이 올바르게 수행되면, WIZ750SR-T1L 제품의 기본적인 데이터 전송 기능 검증이 완료됩니다.

  • 시리얼 to 이더넷: 데이터 전송 검증

    • 시리얼 터미널 측에 문자열을 입력하고, 동일한 문자열이 TCP 클라이언트 터미널 측에 표시되는지 확인해 봅니다.

  • 이더넷 to 시리얼: 데이터 전송 검증

    • TCP 클라이언트 터미널 측에 문자열을 입력하고, 동일한 문자열이 시리얼 터미널 측에 표시되는지 확인해 봅니다.

Step 7: Done​

이제 WIZ750SR-T1L 제품을 활용할 준비가 완료되었습니다.

  • 본 내용은 PC를 시리얼 장치 및 원격 네트워크 장비로 가정하고 WIZ750SR-T1L 제품의 동작을 테스트하는 과정입니다.

  • 이후 사용자는 네트워킹 기능을 추가 할 시리얼 장비에 WIZ750SR-T1L 모듈을 연결하고, 이 장비를 **원격지의 PC 혹은 서버 측(원격 네트워크 장비)**에서 데이터 송/수신을 통해 제어 및 모니터링이 가능합니다.
